볼트피더

제품특징

BOLT CUP으로 안전하게 BOLT를 받아 이송한 후에 SPOT 하강 신호에 SPOT상부 HOLDER가 하강하여 BOLT CUP(스프링장치) 속의 BOLT를 하부 PIN에 투입 공급하는 방식으로 BOLT가
탈락하거나 이송이 불합리하여 CUP의 파손이 없고 기존의 속도에서 배가되어 작업하기가 편리하고 작업효율이 높아 (CONTROL → P.L.C적용) 작업자가 쉽게 조정 가능하고 대형 판넬작업,
소형판넬작업이 용이하여 안정성, 품질향상, 제품균일화 등에 기여할 수 있는 공급장치입니다.

제품사진

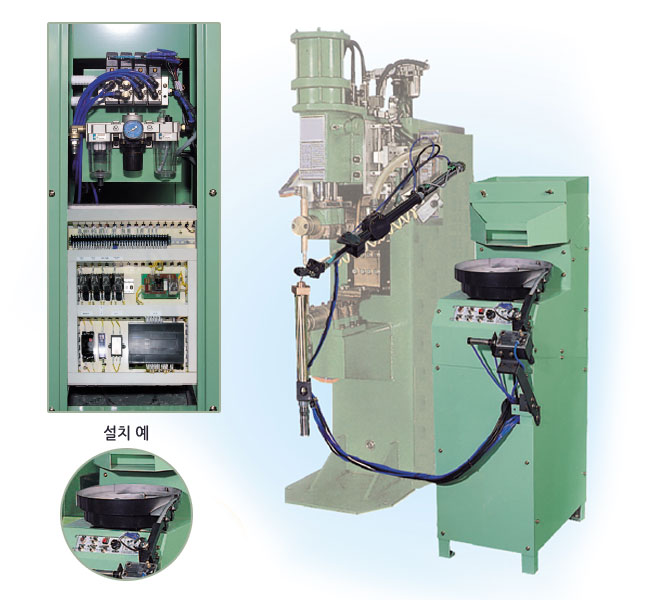

볼트피더
기존의 CONTROL 제어방식인 P.C.B 방식이 ERROR율(접점 불량, Relay 파손, 전기용접부위의 단절 등)이 높아 제어방식을 P.L.C로 제어하여 쉽게 조작, 조정이 가능하고 유지 보수가 쉽다.

제품사양

전원전압 : AC100V 주파수 : 50HZ, 60HZ
AIR 압력 : 4~5Kg/㎠ BOLT의 SIZE : M6, M8
공급량 : 매분 15~20개 공급 CYLINDER STROKE : 150~300㎜
BOWL 외경 : 280Ø (300Ø) 공급 HEAD의 길이 : 600~650㎜
본체의 외형치수 : 300(폭) x 470(길이) x 1,100㎜(높이) HEAD를 포함한 중량 : 약 60kg
공급 CHUTE의 길이와 내경 :
우레탄 HOSE 1.7M, BOLTØ		 HOPPER의 용적 :
M6 - 5,000개 / M8 - 4,000개 / M10 - 3,000개
제어방법은 BOLT FEEDER와 SPOT기와의 연동. BOLT FEEDER또는 SPOT기의 각 단동.
